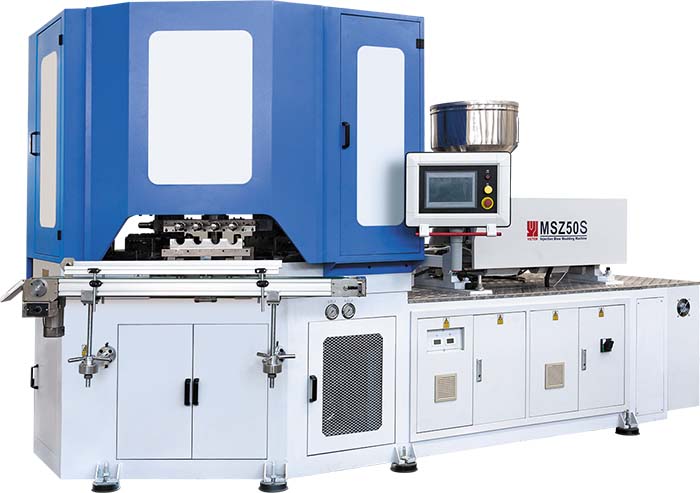

技术特点
单缸完成注塑模及吹塑模的同步开合，开合模速度更快，效率更高；
全自动生产时塔台的上升及下降动作不占周期；
伺服液压系统，控制精准，节能25%以上；
卧式注射，塑化稳定，操作方便；
单横梁结构，拆卸模具方便；
通用性强，可兼容MSZ40/MSZ45/MSZ50H模具
气动翻转，安全洁净
选配
电预塑，可实现同步预塑
直线导轨射台，阻力小，精度高
电动脱模翻转，节能洁净
电动回转，回转定位精度高
应用领域
夹紧件
横梁双缸平衡锁模系统，快速开合模同时保证分布均匀
旋转机构
独特的旋转机构设计，并配备自动润滑系统，确保旋转精度始终如一。
注塑组件
替代高效塑化混合螺杆，优化注射单元，提高注射稳定性和精度
液压系统
配备电液伺服系统，机器运行平稳，噪音低，响应高，节能25%~45%
机筒螺杆
螺杆优化设计，夹紧螺杆头装配，具有良好的塑化能力，耐磨。
加工原理
注塑吹瓶机是一种特殊设计的带有旋转三工位分度器的机器，在进行注射后，坯料将被送到下吹工位，然后被剥离以进行下一步处理，如清洗或输送机所需的填充。 适用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材质，瓶容量从lml-I000ml不等。lBM瓶口完美，瓶身厚度和重量严格，适用于医药、化妆品、家居、食品包装工业等高品质包装。
主要技术参数
| 技术参数 | |||
| 注射机构 | Unit | MSZ50S | |
| 螺杆直径 | mm | 45 | 50 |
| 螺杆长径比 | L/D | 23：1 | 23：1 |
| 最大注射容积 | cm3 | 318 | 392 |
| 最大注射量 | g | 301 | 372 |
| 螺杆转速 | rpm | 10-235 | |
| 机筒加热功率 | KW | 10 | |
| 电热控制区 | Qty | 4+N | |
| 合模系统 | |||
| 注塑锁模力 | KN | 528 | |
| 吹塑锁模力 | KN | 93.4 | |
| 开合模行程 | mm | 145 | |
| 塔台提升高度 | mm | 70 | |
| 最大模板尺寸 | mm | 560×390 | |
| 最小模具厚度 | mm | 240 | |
| 模具加热功率 | KW | 3.6 | |
| 脱模系统 | |||
| 脱模行程 | mm | 270 | |
| 空运转时间 | sec | 2 | |
| 驱动系统 | |||
| 驱动电机 | KW | 23 | |
| 系统压力 | Mpa | 14 | |
| 制品尺寸范围 | |||
| 制品容积 | ml | 5-800 | |
| 制品高度 | mm | ≤200 | |
| 制品直径 | mm | ≤100 | |
| 其它 | |||
| 压缩空气压力 | Mpa | 1 | |
| 压缩空气排量 | m3/mm | ≥0.7 | |
| 冷却水流量 | m3/h | 4 | |
| 额定总功率 （含模具加热） | KW | 36.6 | |
| 设备尺寸 | M | 4.11×1.57×2.5 | |
| 设备净重 | ton | 5.7 | |
